在F1C100S上调试的，原本打算用GPIO来驱动RGB灯的，使用GPIOD这个库来操作GPIO，实测下来翻转速度还到不了1MHZ，这肯定是不行。于是就用SPI来驱动了

首先是在设备树添加SPI1，这样系统启动后应用层才可以操作SPI设备，注意这里并没有匹配“spi-dev”，因为启动时会有错误提示，但是spi是可以用的，这里为了去除那个错误就匹配的下边这个，用起来是一样的。
1
2
3
4
5
6
7
8
9
&spi1{
status = "okay";
spidev@0{
compatible = "rohm,dh2228fv";
spi-max-frequency = <50000000>;
reg = <0>;
status = "okay";
};
};

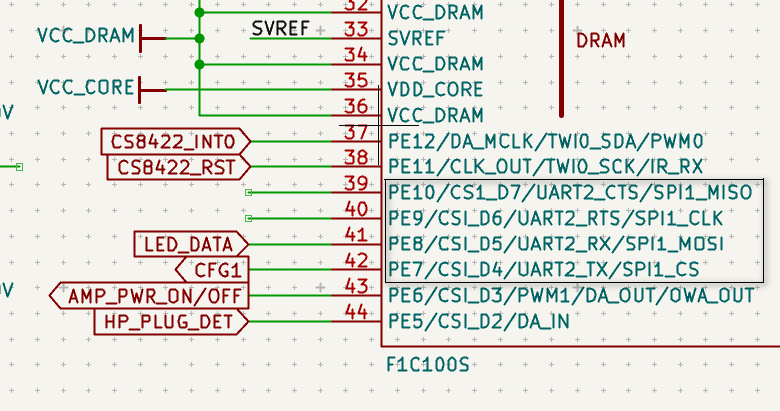

系统启动后，查看/dev是否有spidev1.0。另外虽然SPI初始化后有4个脚，但是实际测试依然可以做为普通GPIO使用，也即只使用MOSI这一个引脚即可

一切做准备就绪，首先就是要初始化SPI,这里的mode并无多大关系，任意一种都可以的


int spi_init(char *spi_dev, int mode, int bits, int speed)
{
    fd = open(spi_dev, O_RDWR);
    if (fd < 0)
    {
        printf("[%s]:[%d] open spi file error\r\n", __FUNCTION__, __LINE__);
        return -1;
    }

    //设置模式
    ret = ioctl(fd, SPI_IOC_WR_MODE, &mode);
    if (ret == -1)
        printf("can't set spi mode");

    ret = ioctl(fd, SPI_IOC_RD_MODE, &mode);
    if (ret == -1)
        printf("can't get spi mode");

    //设置一次多少位
    ret = ioctl(fd, SPI_IOC_WR_BITS_PER_WORD, &bits);
    if (ret == -1)
        printf("can't set bits per word");

    ret = ioctl(fd, SPI_IOC_RD_BITS_PER_WORD, &bits);
    if (ret == -1)
        printf("can't get bits per word");

    //设置最大速度
    ret = ioctl(fd, SPI_IOC_WR_MAX_SPEED_HZ, &speed);
    if (ret == -1)
        printf("can't set max speed hz");

    ret = ioctl(fd, SPI_IOC_RD_MAX_SPEED_HZ, &speed);
    if (ret == -1)
        printf("can't get max speed hz");

    printf("spi mode: %d\n", mode);
    printf("bits per word: %d\n", bits);
    printf("max speed: %d Hz (%d KHz)\n", speed, speed / 1000);
    return 0;
}

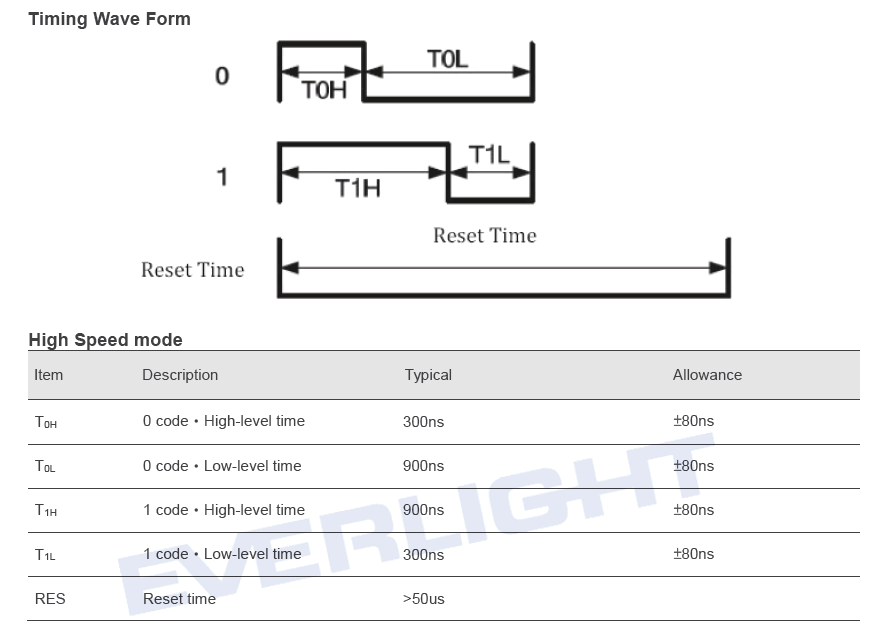

我用的灯的时序如下图所示，数据格式为RGB888

a.从下图可以看到是通过高电平和低电平时间来确认发送的是0还是1

b.高0.3us低0.9us代表0，高0.9us低0.3us代表1

c.总时间约1.2us士0.16us 1.04us-1.36us 这里按1Mhz进行计算，F1C100S 可以设置的时钟 1M 2M 4M 8M .......

d. 这里采取8个时钟输出1位灯的数据，经过计算可知0xf8（1111 1100=0.125us*7=750us）就可代表1，0xc0（1100 0000=0.125us*2=250us）就代表0.

e. 由以上可知，一个RGB灯是由24Bit组成，SPI一次需要发送24个字节才能控制一个灯

for (uint8_t j = 0; j < 3; j++)
{
    for (uint8_t i = 0; i < 8; i++)
    {
        if ((data & 0x80) > 0)
        {
            temp->data[i + j * 8] = 0xfc; // 1
        }
        else
        {
            temp->data[i + j * 8 ] = 0xc0; // 0
        }
        data = data << 1;
    }
}

最后就是关于亮度调整的问题，要想调整亮度需要把RGB数据转换到HSV姿色空间下才好调整亮度
以下是关于RGB<—>HSV互转的代码

#define max(a, b) ((a) > (b) ? (a) : (b))
#define min(a, b) ((a) < (b) ? (a) : (b))
#define max3(a, b, c) (((a) > (b) ? (a) : (b)) > (c) ? ((a) > (b) ? (a) : (b)) : (c))
#define min3(a, b, c) (((a) < (b) ? (a) : (b)) < (c) ? ((a) < (b) ? (a) : (b)) : (c))

void led_strip_rgb2hsv(color_rgb_t *rgb,color_hsv_t *hsv)
{


    uint8_t max, min, delta = 0;
    rgb->b = (uint8_t)(rgb->color);
    rgb->g = (uint8_t)((rgb->color)>>8);
    rgb->r = (uint8_t)((rgb->color)>>16);
    max = max3(rgb->r, rgb->g, rgb->b);
    min = min3(rgb->r, rgb->g, rgb->b);
    delta = (max - min);
    if (delta == 0)
    {
        hsv->h = 0;
    }
    else
    {
        if (rgb->r == max)
        {
            hsv->h = ((rgb->g - rgb->b) * 60 / delta);
        }
        else if (rgb->g == max)
        {
            hsv->h = 120 + (((rgb->b - rgb->r) * 60 / delta));
        }
        else if (rgb->b == max)
        {
            hsv->h = 240 + (((rgb->r - rgb->g) * 60 / delta));
        }

        if (hsv->h < 0)
        {
            hsv->h += 360;
        }
    }

    if (max == 0)
    {
        hsv->s = 0;
    }
    else
    {
        hsv->s = (delta*100 / max);
    }

    hsv->v = max;

}

void led_strip_hsv2rgb(color_hsv_t *hsv,color_rgb_t *rgb)
{
    hsv->h %= 360; // h -> [0,360]
    uint32_t rgb_max = hsv->v * 2.55f;
    uint32_t rgb_min = rgb_max * (100 - hsv->s) / 100.0f;

    uint32_t i = hsv->h / 60;
    uint32_t diff = hsv->h % 60;

    // RGB adjustment amount by hue
    uint32_t rgb_adj = (rgb_max - rgb_min) * diff / 60;

    switch (i)
    {
    case 0:
        rgb->r = rgb_max;
        rgb->g = rgb_min + rgb_adj;
        rgb->b = rgb_min;
        break;
    case 1:
        rgb->r = rgb_max - rgb_adj;
        rgb->g = rgb_max;
        rgb->b = rgb_min;
        break;
    case 2:
        rgb->r = rgb_min;
        rgb->g = rgb_max;
        rgb->b = rgb_min + rgb_adj;
        break;
    case 3:
        rgb->r = rgb_min;
        rgb->g = rgb_max - rgb_adj;
        rgb->b = rgb_max;
        break;
    case 4:
        rgb->r = rgb_min + rgb_adj;
        rgb->g = rgb_min;
        rgb->b = rgb_max;
        break;
    default:
        rgb->r = rgb_max;
        rgb->g = rgb_min;
        rgb->b = rgb_max - rgb_adj;
        break;
    }

    rgb->color = rgb->r;
    rgb->color = (rgb->color << 8) | rgb->g;
    rgb->color = (rgb->color << 8) | rgb->b;
    //printf("color:%x %x %x %x\n", rgb->color,rgb->r, rgb->g, rgb->b);
}
